Installatiekast uitgelicht
Wanneer een woning wordt uitgerust met KNX Domotica, betreft het meestal het aanleggen van alle bedrading die afkomstig is van de verschillende gebruikerssystemen, zoals verlichting, raambekleding, verwarming/koeling en besturing, naar een centrale locatie. Deze centrale plek is doorgaans de meterkast, maar kan ook een andere locatie zijn, mits dit duidelijk gedocumenteerd is.
Bij woningen met een aanzienlijke omvang kunnen tussenkasten worden geplaatst om de bekabeling efficiënt te organiseren. Nadat alle bedrading in kaart is gebracht, begin ik met het ontwerpen van de centrale kast op de computer. Hierbij plaats ik doorgaans de stroomgroepen aan de linkerkant en de KNX-componenten aan de rechterkant.
Het is mogelijk dat een andere installateur de bedrading verzorgt, zolang de documentatie maar helder en volledig is. Dit zorgt voor een soepele integratie en optimale werking van het KNX Domoticasysteem in de gehele woning.

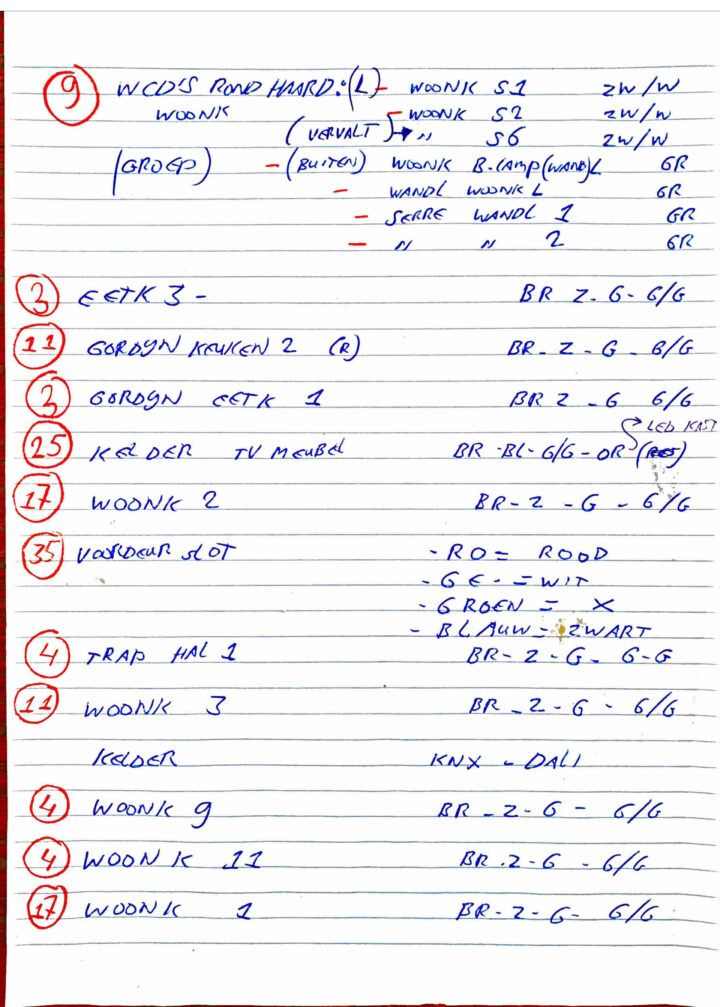

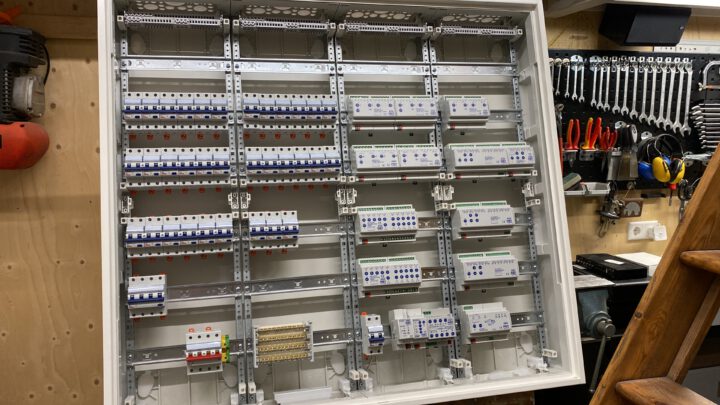

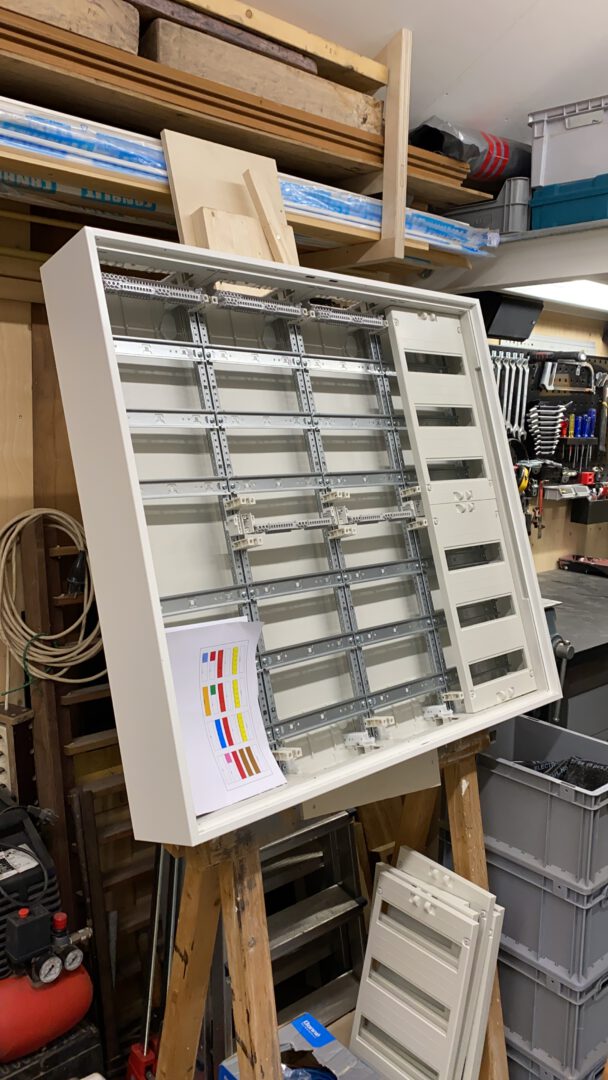

Assembleren De juiste afmeting kast, passende bij het project.
het plaatsen van de compomenten, zodat je zo vloeiend mogelijk de interne bedrading kunt aanbrengen.

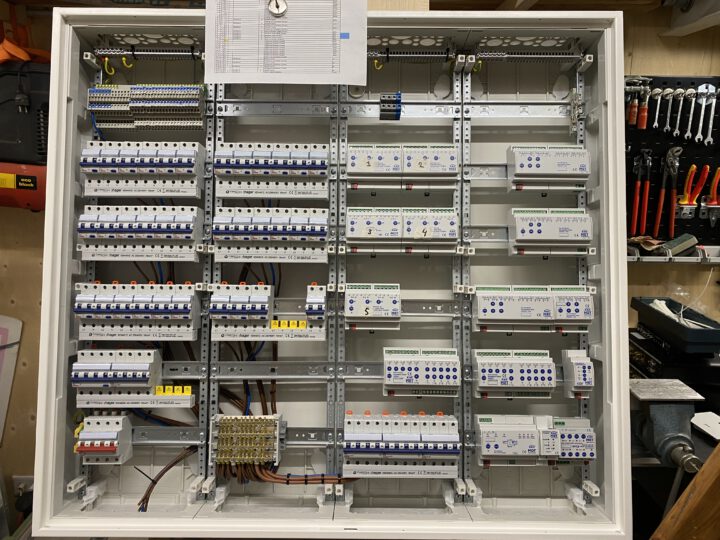

meestal begin ik met de automatenzijde. Er worden aardlekautomaten gebruikt, omdat er bij een storing, alleen desbetreffende automaat uitschakelt.

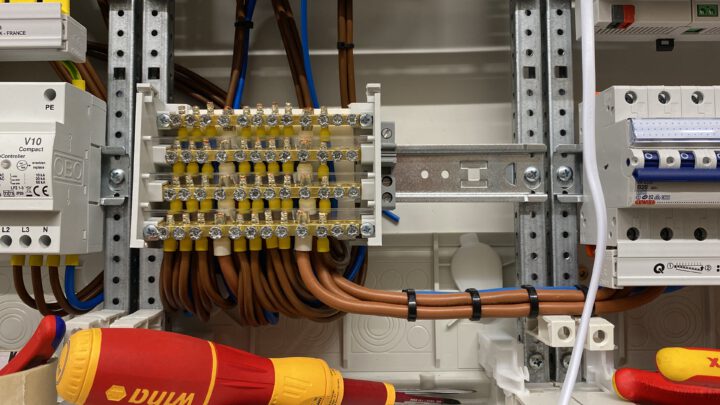

op de verdeelklem komen de aders samen. Zeer belangrijk, dat deze allen goed met de juiste kracht aangedraaid zijn.

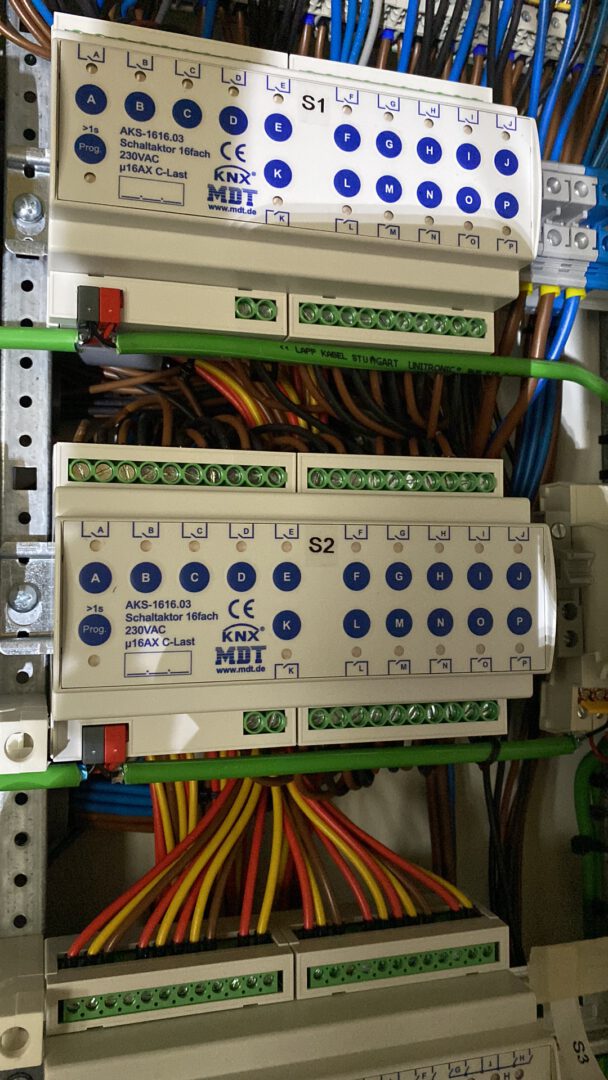

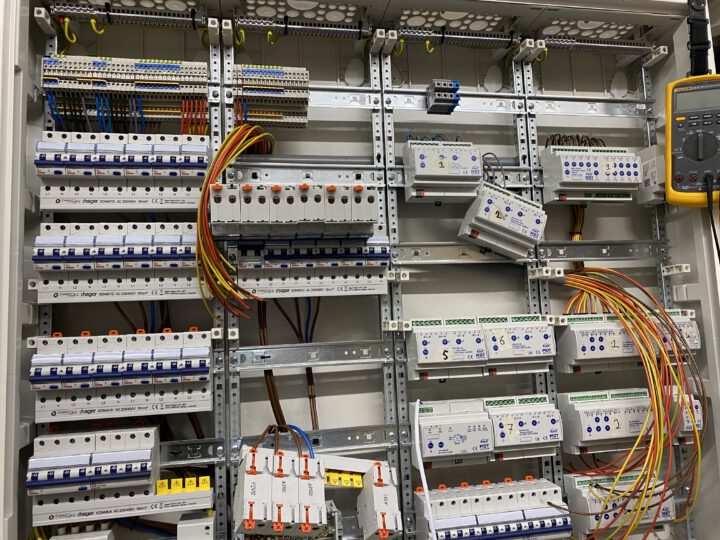

het aansluiten van de jaloezie-actoren. Draden lekker ruim houden, en vooral niet te kort.

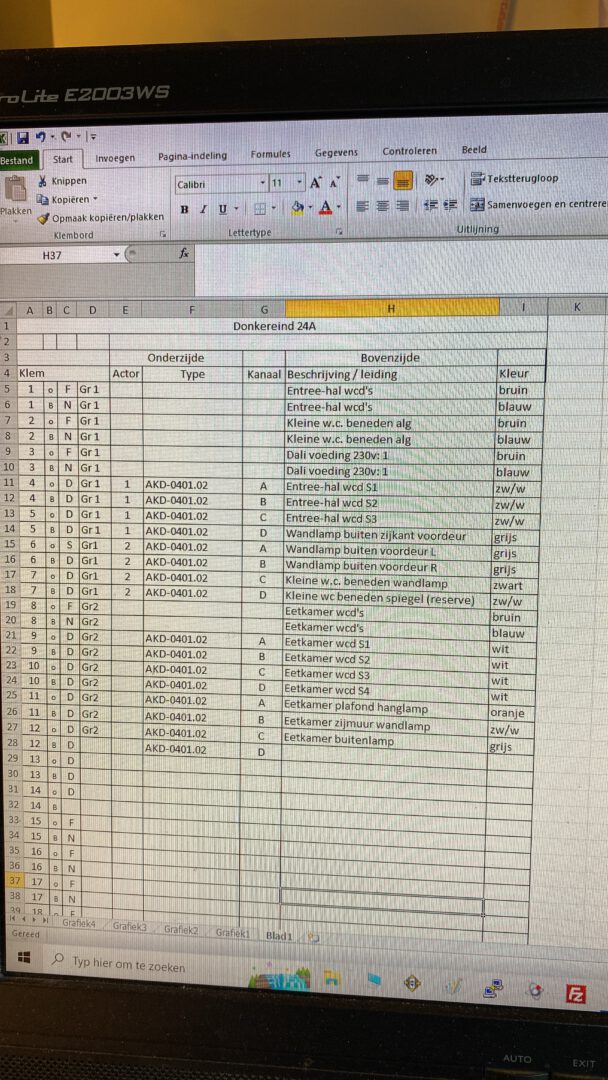

ook in de kast is een nummertje op de actoren handig

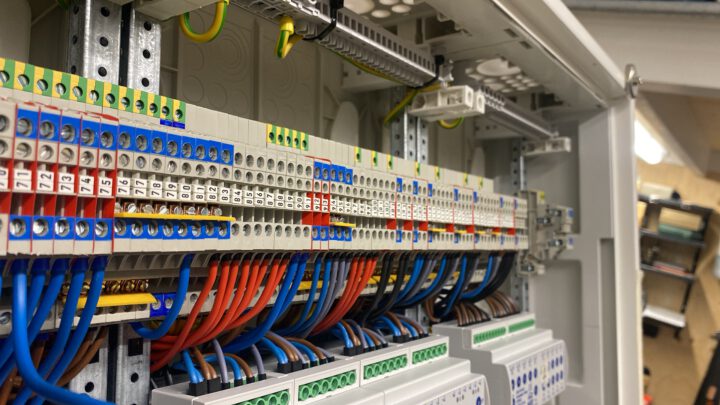

de rijgklemmen zijn de verbinding tussen de kast intern en het ”veld” (woning)

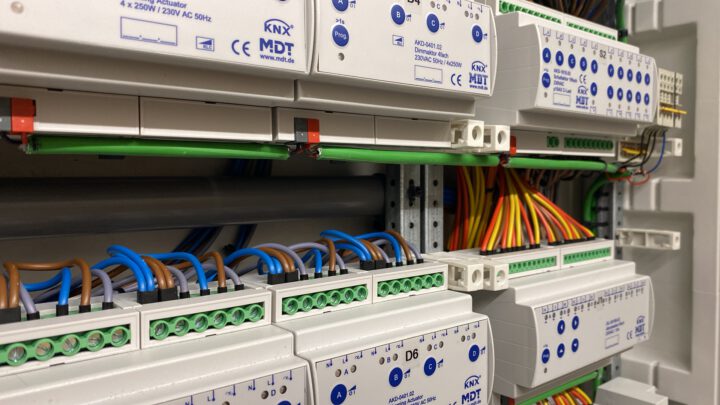

bij KNX is de groene bus draad degene waar alle data doorheen gaat

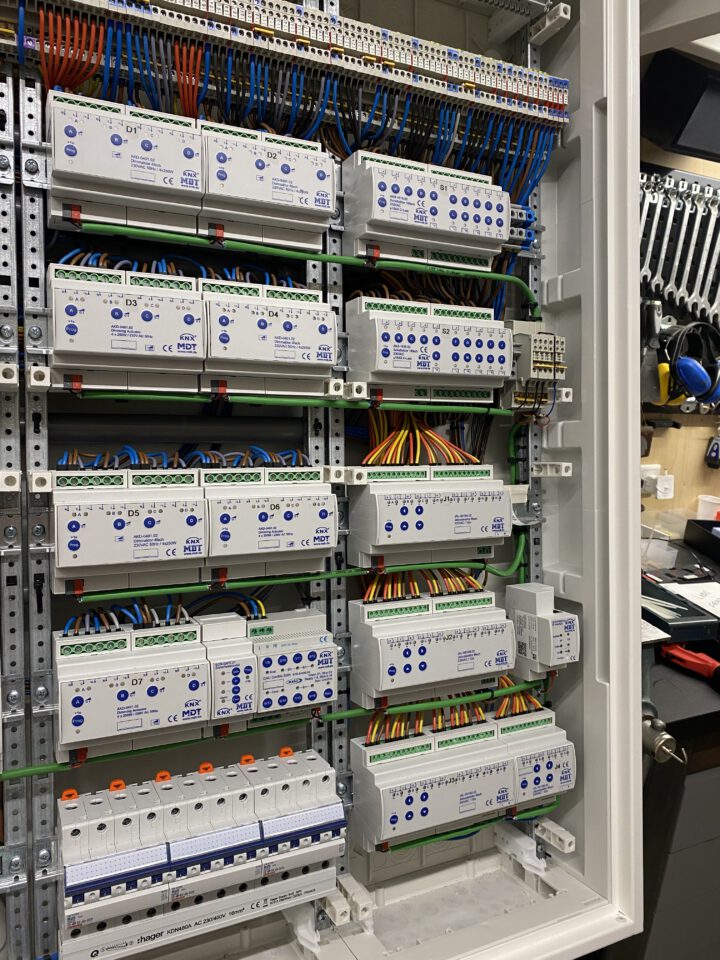

de domotica-zijde gereed

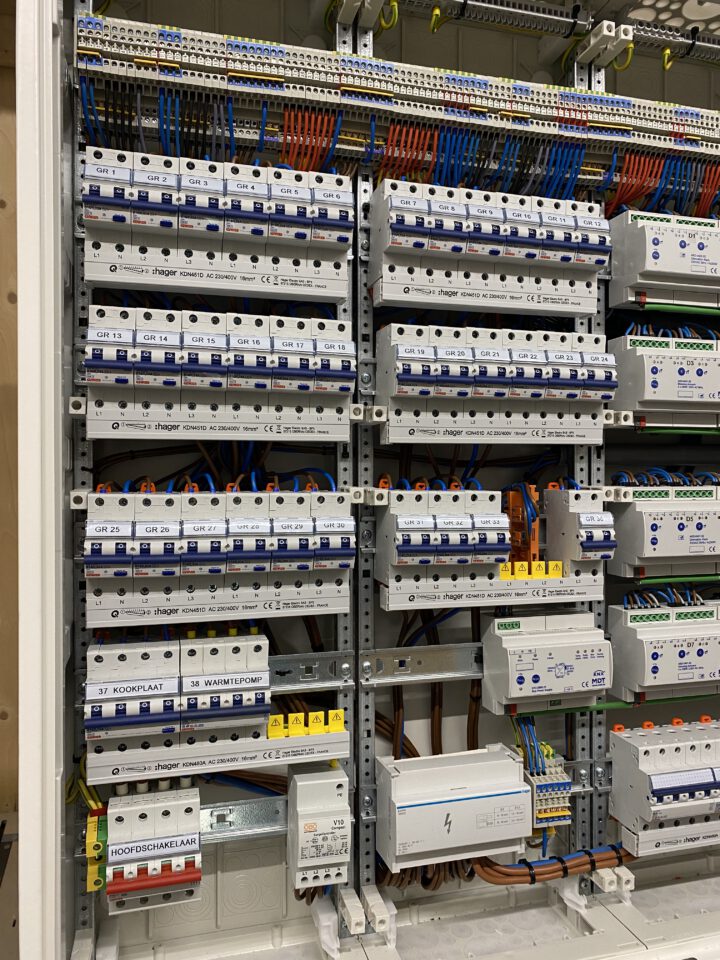

de automaten-zijde gereed

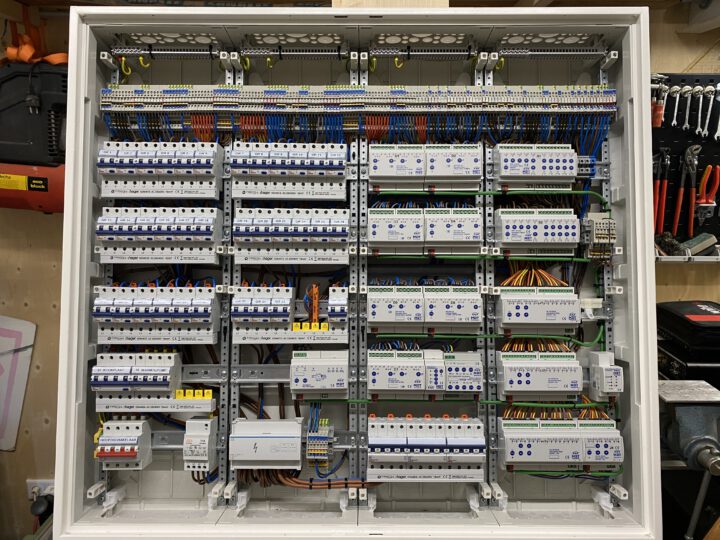

klaar is de kast !

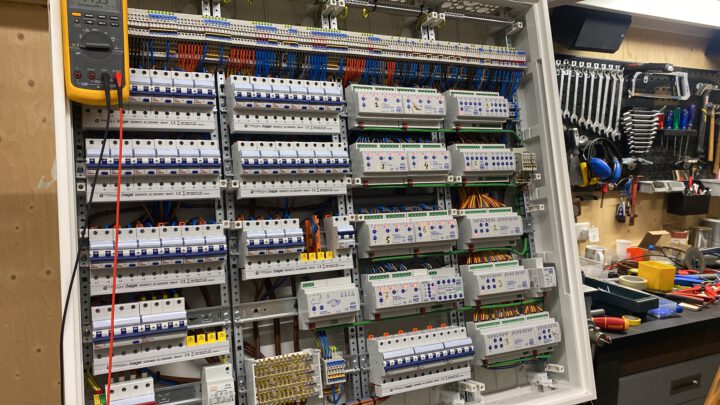

het vooraf meten en testen van de kast Automatenzijde, en ook de domotica zijde en ”bus” spanning.

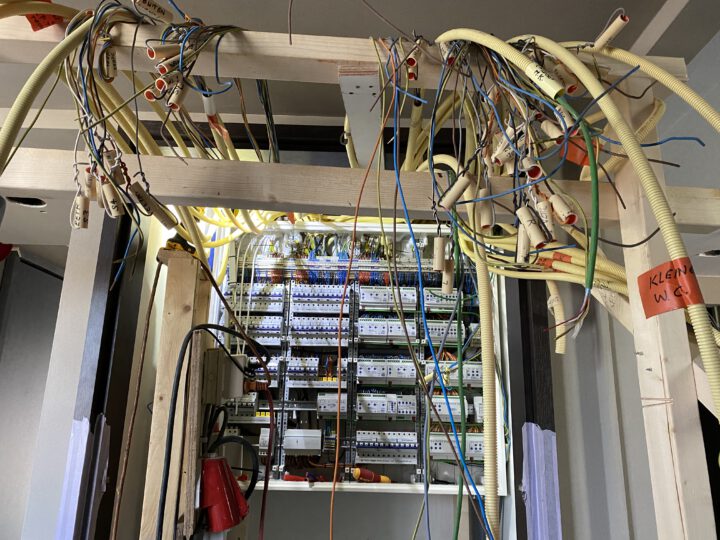

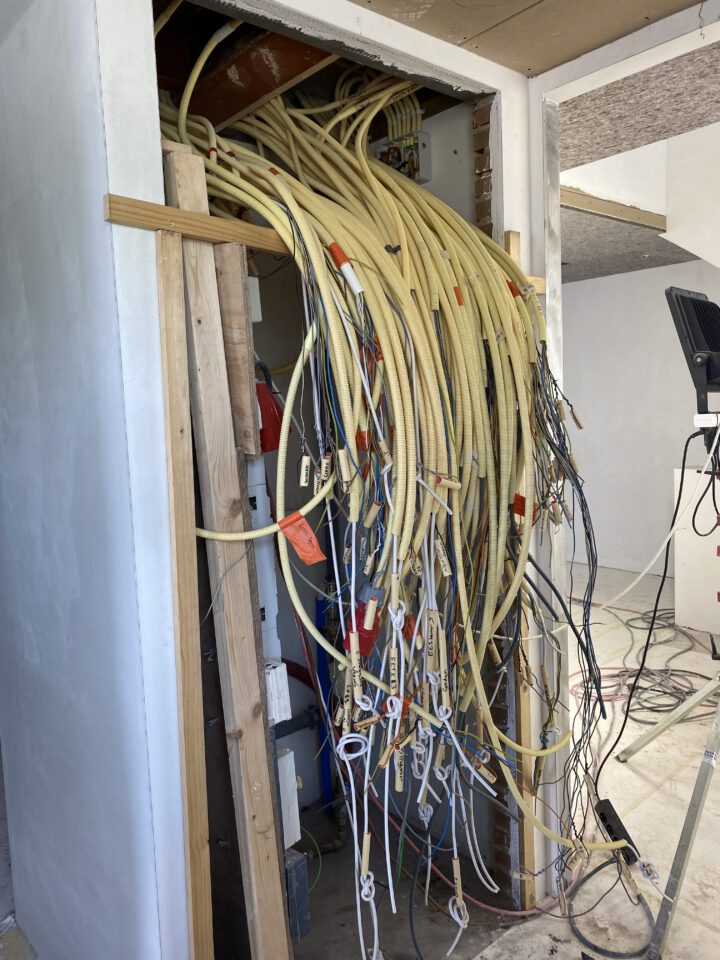

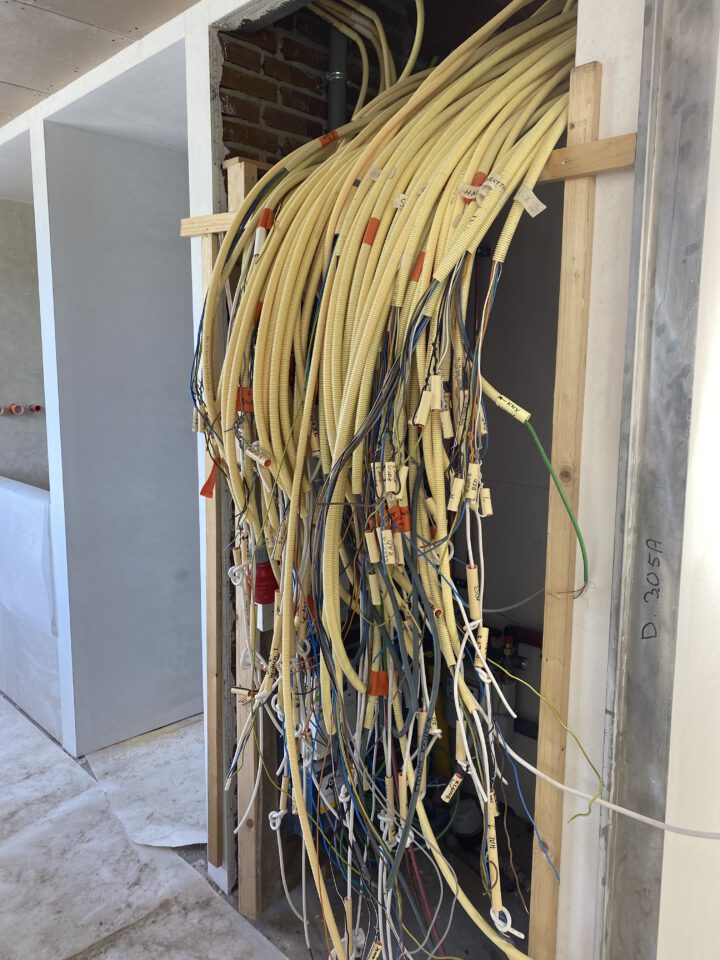

Plaatsen De draden hangen klaar om aangesloten te worden.
De kast word vastgeschroefd aan de achterwand.
Het aansluiten kan beginnen.
Proberend om een zo kort mogelijke route te kiezen, dat in het geval er evt. iets aangepast moet worden, dit ook mogelijk is.
Ruim over de helft heen.

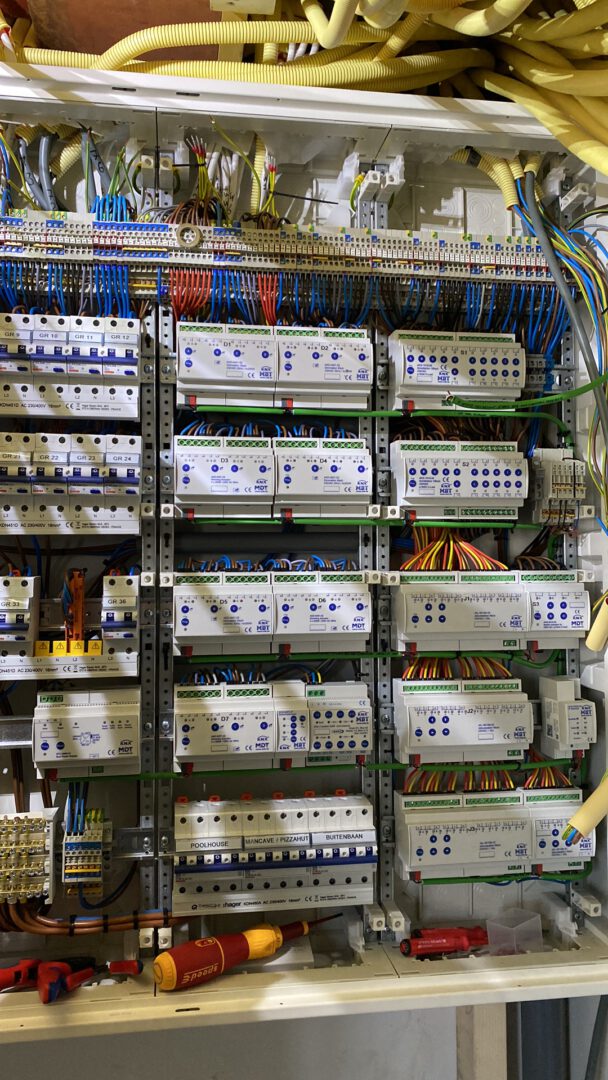

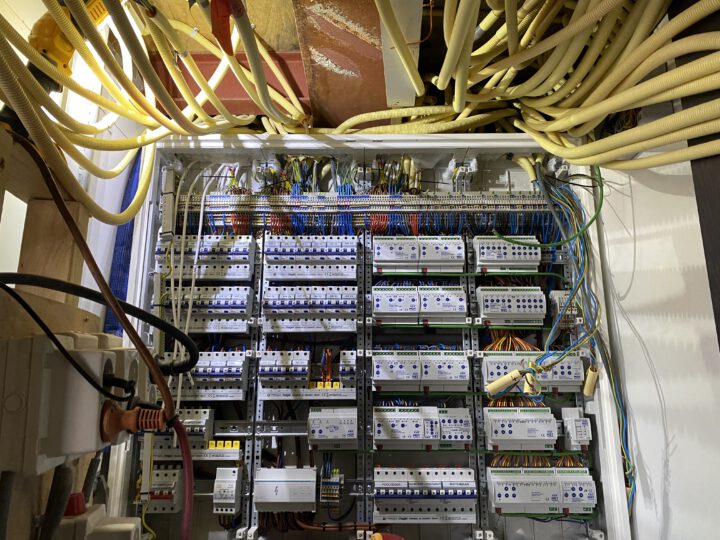

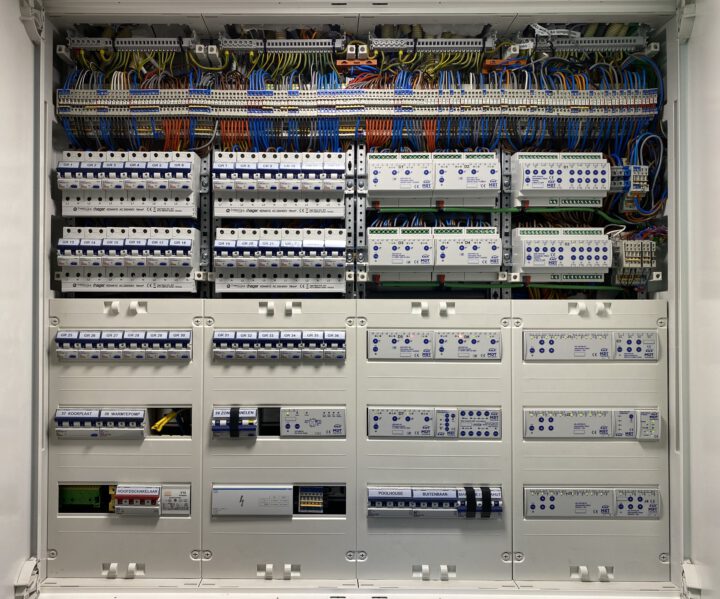

En de kast volledig aangesloten. Nu spanning op de automaten zetten, alle actoren handmatig testen, of de hanglamp keuken ook echt hanglamp keuken is. Dan komt het programmeren met de ETS software, en werkt het systeem.

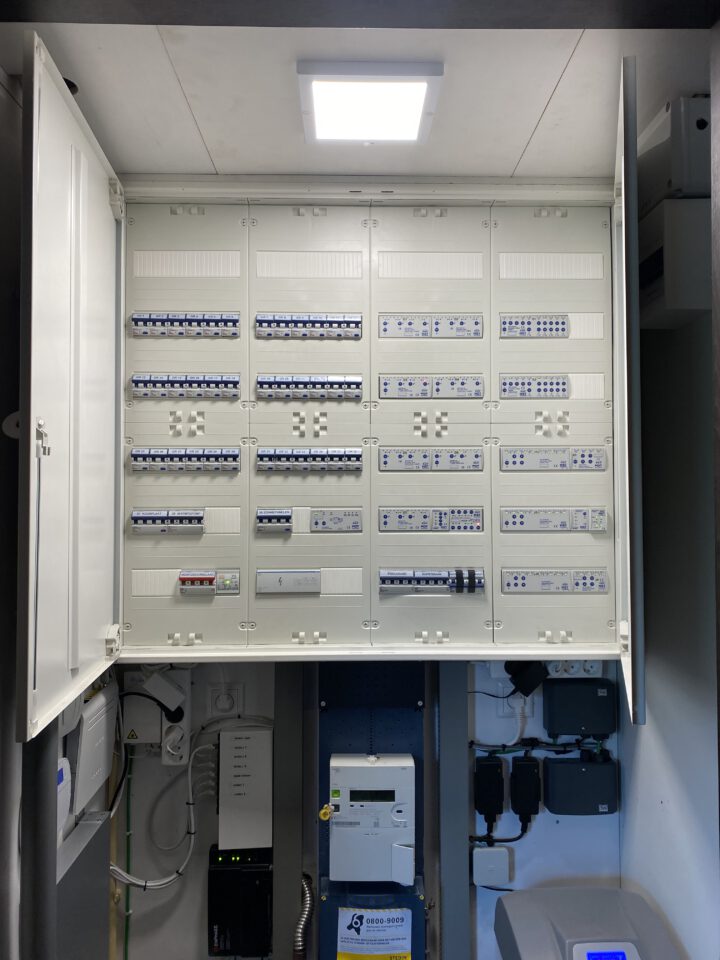

Deuren ervoor.

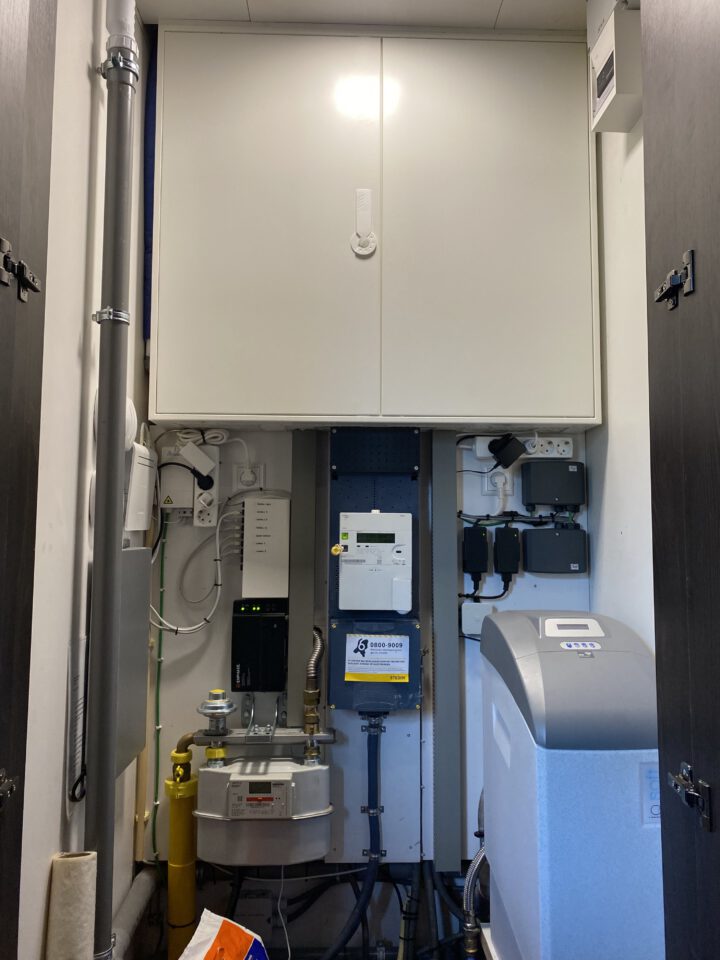

Kast dicht.

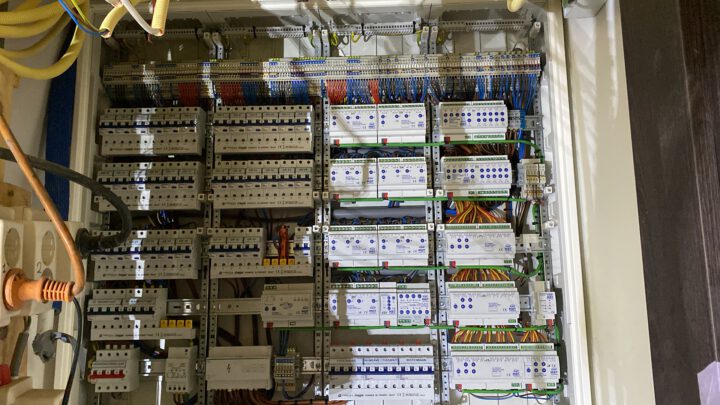

InstallQ op bezoek gehad, om de installatie door te lichten. Was helemaal oke!
